在本教程中,我们将学习温控直流风扇的制作方法及其应用。该电路可以通过与直流风扇配合使用来冷却发热的电子设备。它的活动是完全编程的,当温度恢复正常时就会关闭。它利用 PC 机柜中的小型 12V DC 无刷电源。该电路利用热敏电阻的特性来驱动直流风扇。

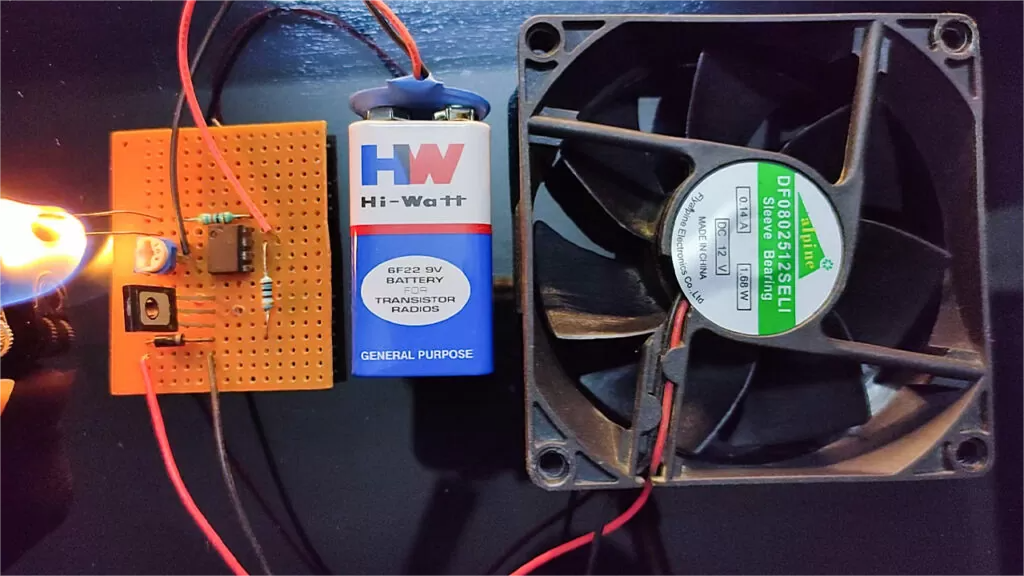

项目

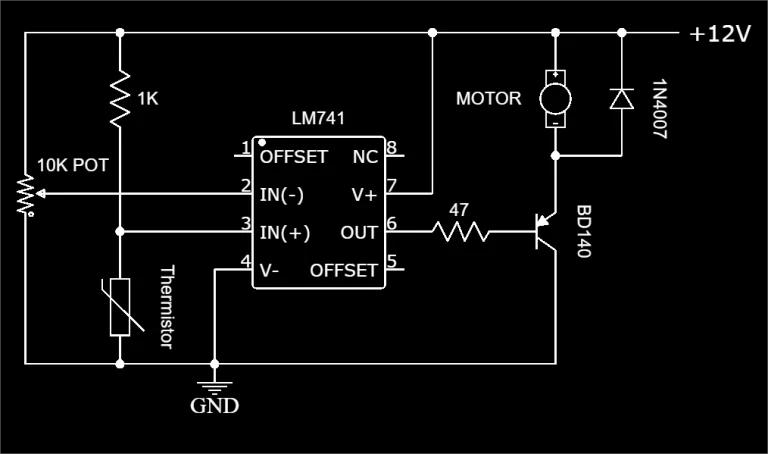

电路原理图
所需组件
LM741 运算放大器 IC
4.7KΩ热敏电阻
电阻(1KΩ、47Ω)
10KΩ电位器
BD140晶体管
1N4007 PN二极管
直流风扇
12V电源
什么是热敏电阻?
热敏电阻是一种温度相关电阻器,其电阻根据其区域的温度而变化。
热敏电阻的类型
热敏电阻有两种——NTC 和 PTC。
当温度升高时,负温度系数热敏电阻( NTC) 的电阻会减小。而正温度系数 (PTC) 当温度升高时其电阻会增加。热敏电阻的规格范围为 100 欧姆至 10K 或更高。
温控直流风扇的工作原理
在这个温控直流风扇项目中,使用了 10K NTC 热敏电阻。为了打开直流风扇,我们使用 IC 741 运算放大器作为电压比较器。其反相输入(引脚 2)通过电位计获得可调电压,而其非反相输入(引脚 3)通过包含 1KΩ 电阻器和热敏电阻的分压器获得电压。这样,引脚 3 处的电压取决于热敏电阻的电导率。
当温度正常时,引脚3的电压高于引脚2,使IC的输出电压为高电平,如红色LED所示。该高输出电压使 T1 保持截止状态,因为其基极为正。在这种情况下,直流风扇保持关闭状态。当温度升高超过电位器设定的所需值时,热敏电阻的阻值减小,引脚3的电压也减小。因此,IC的输出电压变低以导通T1。
小型无刷直流风扇继续增加气流。当温度恢复正常时,温控直流风扇自然关闭。二极管 1N4007 对于在 T1 关闭时疏散反电动势非常重要。
