用NE555电子diy可变稳压电源

在这个项目中，我们将使用 555 定时器 IC 为中等应用构建一个可变电源。该可变电源电路可提供高达 300mA 的电流，电压在 6 伏至 13 伏之间可变。该项目非常便宜且易于设计。555定时器由周期为0.2ms的单稳态多谐振荡器和齐纳二极管构成参考电压，电位器控制输出。

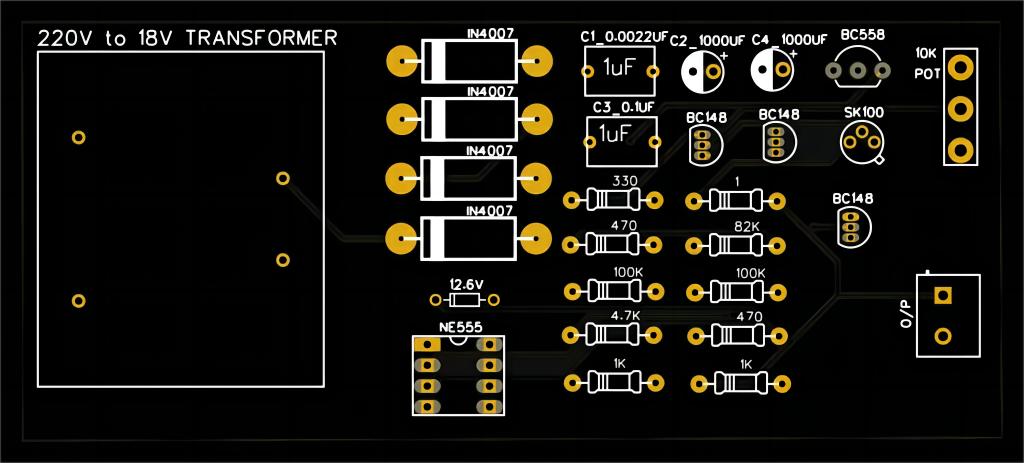

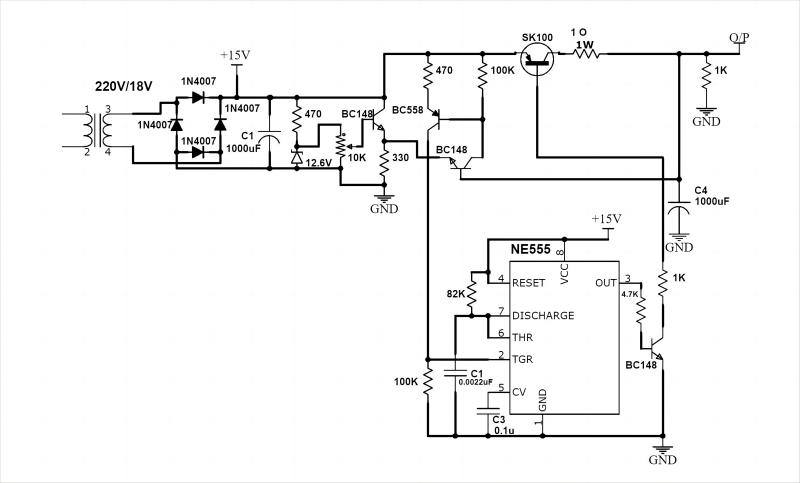

可变电源的工作原理非常简单。仅使用五个晶体管和一个555定时器IC作为主要元件。

T ₁或BC148形成射极跟随器，其中射极电压等于10KΩ Pot或VR ₁变化点处的电压。T ₂或第二个BC148 用于感测输出电压。此时T ₃或BC558 根据输出电平触发555 定时器。

当整个电路导通时，T _{1处的电压等于VR}₁中心点的电压。_{因此，T 2}的发射极电压为5伏，基极电压为零。由于其处于关闭状态，因此没有电压通过R ₄和T ₃。所以这也保持关闭状态。

555定时器IC的引脚2通过100KΩ电阻接地。IC 的输出被触发至V _CC。这会切换 T ₅或第三个 BC148，使其进入饱和状态。此时C ₁或1000uF/50V 电容被充电，其两端电压达到5.6V。

现在 T ₂导通并产生 100KΩ 的电压。这会导通 T ₃并且引脚 2 处的电压变得大于 V _CC /2。因此，IC 的输出在 0.2ms 的时间段后变低。电容器C ₃通过负载放电。

当输出电压从5.6V下降时，T ₂截止。此过程会对 555 定时器的引脚 2 产生负触发。它的输出打开T ₄或SK100 晶体管。整个过程不断重复。我们在饱和状态下使用 T4，因此功率损耗几乎为零。

电容器有可能因漏电流而充电，从而增加负载上的输出电压。我们使用 1KΩ 电阻来避免这种情况。您可以通过再并联一个 SK100 晶体管来增加负载电流容量。
