电感自谐振实验项目

目标

本实验室活动的目标是测量电感的自谐振频率(SRF)，并根据测量数据确定寄生电容。

背景知识

与所有非理想电气元器件一样，部件套件中提供的电感并不完美。图1为常见的实际电感简化模型电路图。除了所需的电感L之外，实际元件还会有损耗（建模为串联电阻，在图中以R表示）和并联寄生电容（以C表示）。电阻越小（接近0 Ω），电容越小（接近0 F），电感就越理想。

图1.3元件LRC电感模型。

绕组间电容与自谐振频率

C通常表示电感的匝间分布电容（以及匝间与磁芯之间的电容等）。在特定频率(SRF)下，该匝间电容将与电感L形成并联谐振，使电感变为调谐电路。

3元件LRC模型阻抗与频率

在低于SRF的频率下，模型呈电感性。在高于SRF的频率下，模型呈电容性，在SRF频率下，模型呈电阻性，因为感抗和容抗的大小相等，相位相反，因此相互抵消。

在电感的SRF下，满足以下所有条件：

• 输入阻抗处于峰值。
• 输入阻抗的相位角为零，从正值（感性）转变为负值（容性）。
• 由于相位角为零，因此Q也为零。
• 有效电感为零，因为负容抗(X_C = 1/jωC)刚好抵消了正感抗(X_L = jωL)。
• 2端口插入损耗(S21 dB)达到最大值，对应于频率与S21 dB图中的最小值。
• 2端口相位（S21角）为零，从较低频率下的负值转变为较高频率下的正值。

公式1表示电感模型电路中SRF与电感和电容的关系。

其中：

L为电感，单位为H

Cp为寄生电容，单位为F

公式1清楚地表明，提高电感或电容会降低测量的SRF值，而降低电感或电容则会提高SRF值。

3元件LRC电感模型的实验室前仿真

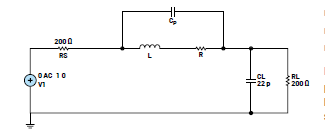

图2为3元件LRC电感模型的仿真测试电路。L、R和CP用于对电感进行建模。V1是理想的交流测试电压源，电阻RS表示V1的源电阻。CL和RL是负载元件，其中CL设置为ADALM2000示波器输入通道的典型输入电容。RL可以设置为RS，也可以设置为更高的值，例如示波器通道的1 MΩ输入电阻。

图2.仿真原理图。

在实际构建电感测试电路之前，您应使用图2所示电路进行仿真。

如图3所示，以1 mH电感L为例，我们进行了两次频率扫描仿真，频率范围为10 kHz至10 MHz，其中CP设置为15 pF，R设置为100 mΩ。红色曲线表示RL设置为与RS相同的200 Ω。当电感阻抗达到最大值时，RL处测得的幅度在SRF时急剧下降。蓝色曲线表示RL设置为示波器输入的1 MΩ。同样，当阻抗达到最大值时，我们观察到急剧下降的零点。我们还看到RL的幅度出现明显的尖峰，大约在陷波下方一个倍频程处。当源电阻和负载电阻不匹配时，就会出现这种峰值。

图3.仿真结果：红色曲线RL = 200 Ω，蓝色曲线RL = 1 MΩ。

材料

• ADALM2000主动学习模块
• 无焊试验板和跳线套件
• 一个1 mH电感
• 其他不同数值的电感
• 两个200 Ω电阻（可由两个100 Ω电阻串联而成）

说明

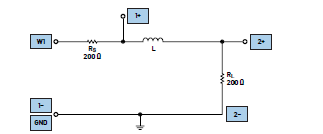

在无焊试验板上构建如图4所示的电感测试电路。蓝色方块表示连接ADALM2000 AWG和示波器通道的位置。

图4.电感测试电路。

硬件设置

ADALM2000 AWG输出和示波器通道输入的连接方式如图4蓝色框所示。部件套件中应包含多个不同数值的电感。将电感逐个插入测试电路。

程序步骤

在Scopy窗口打开网络分析仪软件工具。配置扫描范围，起始频率为100 kHz，停止频率为30 MHz。将幅度设置为1 V，偏移设置为0 V，将伯德图的幅度范围设置为–60 dB至+40 dB。将最大相位设置为+180°，最小相位设置为–180。在通道选项中，点击通道1，将其设为参考通道。将步骤数设为100。

对部件套件中的每个电感运行单次扫描。您应该会看到，幅度和相位与频率的关系曲线和仿真结果非常相似。将数据导出到.csv文件，以便采用Excel或MATLAB®进行深入分析。

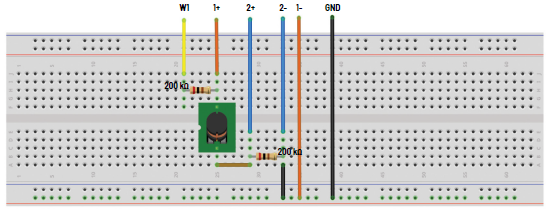

图5.电感测试电路试验板连接

图6.Scopy截图，L = 100 μH，RL = 200 Ω。

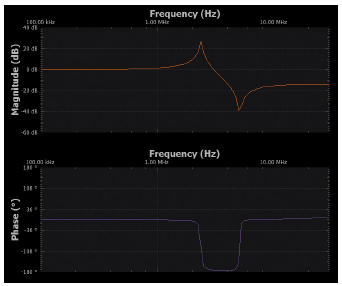

图7.Scopy截图，L = 100 μH，RL = 1 MΩ。

问题：

使用SRF公式计算实验装置中使用的电感的匝间寄生电容值。

您可以在学子专区论坛上找到问题答案。

附加实验

若要进一步探索这种谐振现象，请将外部39 pF和/或100 pF电容与电感并联，然后重新测量频率响应。这样就能获得更多的谐振频率数据，同样可以使用谐振公式来计算和确认简化模型中的电感L和CP。
