用NE555diy的红外传感器电路

使用 NE555通过简单的步骤diy一个红外传感器。该红外传感器的操作非常简单，当传感器前面有物体时，LED 就会亮起。我们有两个红外光二极管一个发射一个接收。当电流通过发射器led时，它会发射红外线。我们可以使用任何移动设备或任何其他摄像设备看到这些红外线。

接收器采用反向偏压，用于捕获红外线。LED 的负极接电源的正极。由于处于反向偏置状态，接收器在其初始状态下将允许小电流通过。当红外线照射到接收器上时，将允许更高的电流通过它。

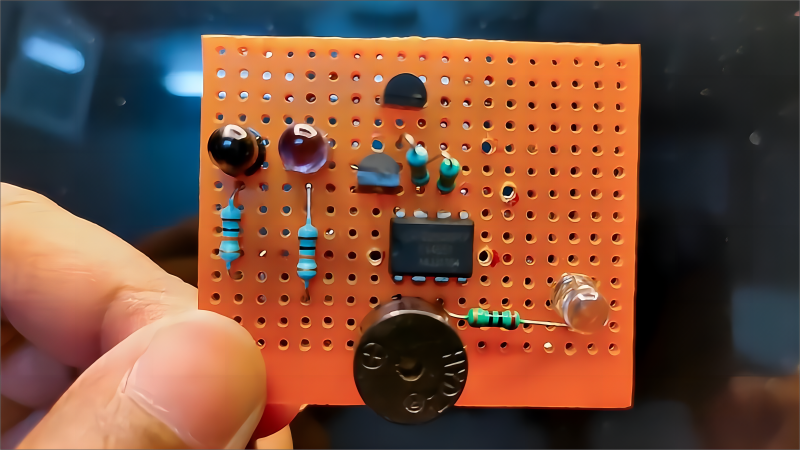

在本红外传感器电路中，我们将NE555放置在面包板上。然后我们应该将引脚 8 连接到 BC557 晶体管的集电极，引脚 1 接地。接下来，BC557的基极通过1KΩ电阻连接到BC547晶体管的集电极。BC557的发射极，直接连接到Vcc。

BC547 的基极连接在红外接收器的负极和 10 KΩ 电阻之间。另一个发射极部分直接接地。

接下来，IC 的引脚 7 连接在 1 KΩ 和 22 KΩ 电阻之间，并通过该 22 KΩ 电阻与引脚 6 连接。

引脚6和引脚2相互连接，引脚6的10uF电容接地。

最后，红外接收器正极连接到BC547的基极，再通过10 KΩ电阻接地。其负极连接至Vcc。

红外发射器的正极与Vcc连接，负极通过220Ω电阻接地。

IC的第3脚输出连接蜂鸣器，蜂鸣器的另一端接地。

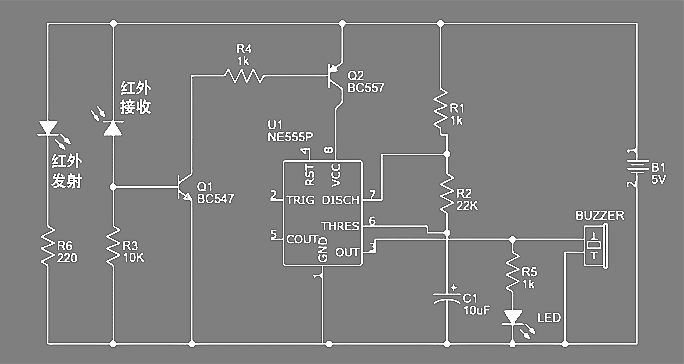

在上面的IR传感器电路图中，我们应该注意到晶体管BC547是NPN晶体管，晶体管BC557是PNP晶体管。当向其基极施加正电压时，BC547 将处于活跃状态；当向其基极施加负电压时，BC557 将处于活跃状态。

当整个电路开启时，红外发射器开始发射红外线，红外线落在红外接收器上，红外接收器两端会产生电位差，从而开启晶体管BC547，进而通过集电极开启晶体管BC557，根据。然后晶体管 BC557 开始向 555 定时器 IC 的引脚 8 提供 Vcc 电源，从而打开 555 定时器 IC。

在此红外传感器项目中，555 定时器 IC 配置为非稳态模式。通过打开电路，蜂鸣器显示引脚 3 的输出被激活以达到特定频率。蜂鸣器发出蜂鸣声的频率可以通过给定的公式确定

输出频率 = 1.44/(R1+2*R2)*C1

其中，R1 代表引脚 7 和引脚 8 之间的电阻，即 1 KΩ 电阻，R2 代表引脚 6 和引脚 7 之间的电阻，即 22 KΩ 电阻。C1代表555定时器IC的引脚6和地之间的电容，即10uF。

红外传感器可以量化物体的温度，就像它区分运动一样。

此类传感器仅测量红外辐射，而不是释放红外辐射，这被称为非主动红外传感器。
