教你用NE555电子制作超声波发生器

本电路中，我将向您展示一个简单的超声波发生器，它可用于各种用途，例如声音发生器、驱蚊器等。该电路使用带有IC 555 的非稳态模式多谐振荡器，它通过改变可变电阻来产生所需的频率。在这里，我将向您展示如何使用这种简单的机制制作超声波发生器。人类可以听到的声波频率范围为 1 Hz 至 20 kHz。我们确定频率高于 20 kHz 的称为超声波。猫、狗、昆虫、蚊子和蝙蝠等动物都有听到这种超声波的能力。

下面给出了使用 IC 555 定时器制作超声波发生器的分步过程。

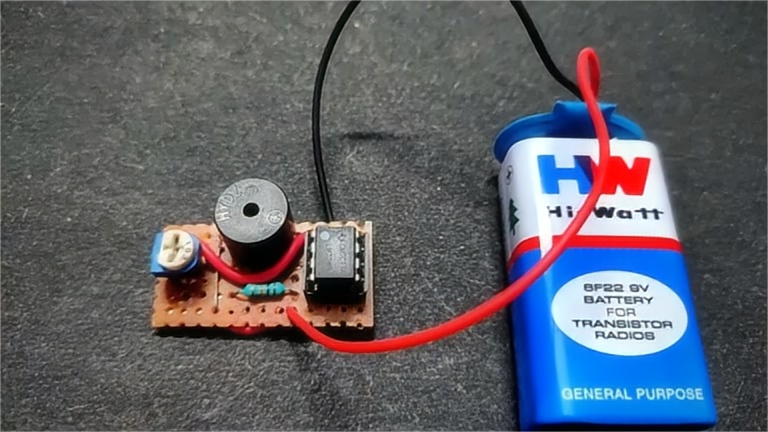

电路板图

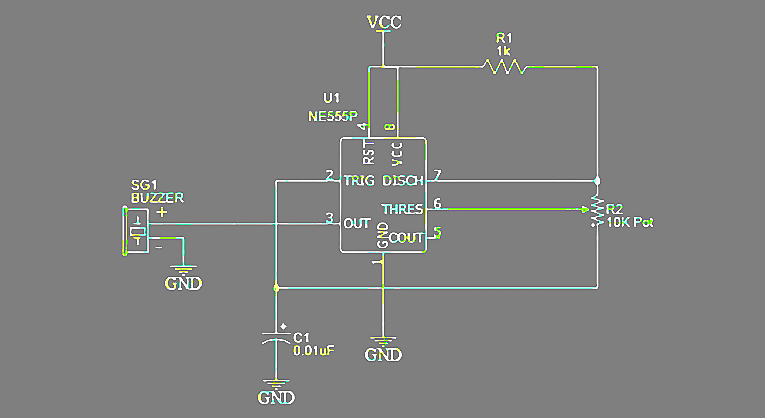

电路原理图

物料清单

• IC 555定时器
• 0.1uF陶瓷电容
• 220Ω电阻
• 压电蜂鸣器
• 转变
• 5V电源
• 面包板

电路连接

首先，我们将在面包板上放置一个555定时器IC。根据电路图，我们将引脚 4 和引脚 8 连接在一起，并直接连接到 Vcc 端子。另外，将引脚 1 直接连接到电源的接地端子。

10 KΩ 电位器将放置在面包板上。然后其右端与IC的2脚相连，左端与IC的7脚相连，并与Vcc相连，电阻值为1KΩ。

之后，在 IC 引脚 2 处放置一个小电容 0.01 uF并与接地端连接。

最后，压电蜂鸣器将通过 IC 输出引脚 3 连接，另一个端子将直接接地。

超声波发生器工作原理

在这个电路的超声波发生器中，当开关闭合时，IC 555定时器得到电源。根据电路图，最初，电容器电压为零，因此阈值和触发引脚处的电压也为零。由于电容通过电位器R1和电阻R2充电，在阈值引脚上的某一点电压小于电容电压。这会导致计时器输出发生变化。电容器现在开始通过电阻器 R1 放电。因此输出信号是频率为 22 kHz 的振荡信号。我们将使用一个小型压电蜂鸣器作为传感器来获得输出。
