使用NE555电子diy制作光感应传感器

概述

本电路中，我将向您展示如何制作一个光感应探测传感器，该传感器可以使用最便宜的光传感器 LDR（光敏电阻）来检测黑暗。黑暗探测器传感器电路可用于灯光突然熄灭的应用。

我们还使用处于非稳态模式的555 定时器IC 来生成方波脉冲。我们使用压电电子蜂鸣器作为警报输出声音。

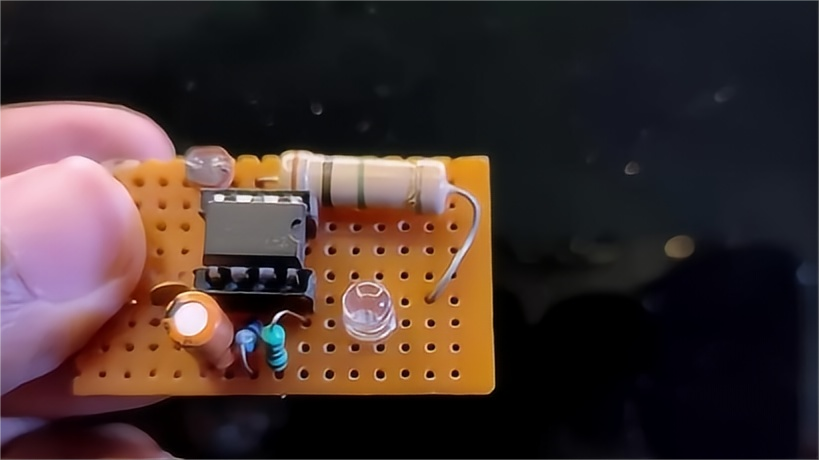

电路板图

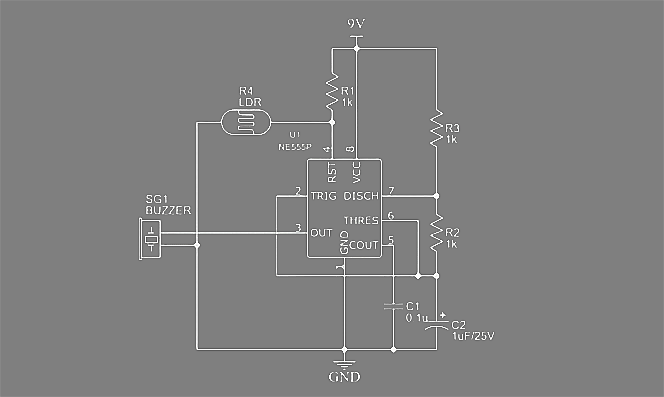

电路原理图

物料清单

• 555定时器IC
• LDR（光敏电阻）
• 压电蜂鸣器
• 10KΩ电阻
• 2.2KΩ电阻
• 1MΩ电阻
• 1uF/25V电解电容
• 9V电池
• 面包板
• 跳线

光感应探测器工作原理

首先，我们从 555 定时器开始。它被配置为非稳定模式。当有光进入LDR时，它的电阻变得非常低。

在这种情况下，分压器将通过 1MΩ 电阻形成的输出产生几乎 0V 的电压。在这种情况下，555定时器IC将被复位。因此，您不会从输出引脚获得任何输出。

当我们用障碍物挡住 LDR 时，落在其上的光线就会减少。那么LDR的电阻就会增加。这将激活复位引脚并激活非稳态模式。

由于我们在555定时器IC的输出引脚上连接了一个小蜂鸣器。因此，当 LDR 上有足够的光线时，蜂鸣器将关闭，而当光线较暗时，蜂鸣器将打开。

该光感应探测传感器电路可用于天黑时自动开关灯等应用。

该电路也可以是家庭自动化或安全系统的一部分。
